EVERUN NOTE 分解編その1

分解編その1

実機をお持ちではない方にはどういう角度で撮った写真か
わからないと思いますが、最低限の説明は加えようと思います。

↑バッテリーをはずしたところ

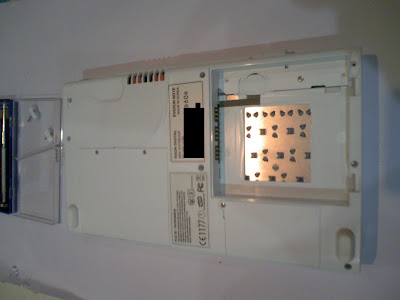

↑ハードディスクのカバーをあけたところ

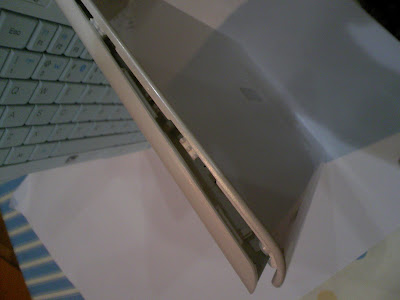

↑液晶ディスプレーを90度開いてカバーを少しこじ開けたところ(EVERUN NOTEの画面に向かって左側)

↑同上

↑液晶カバー上側

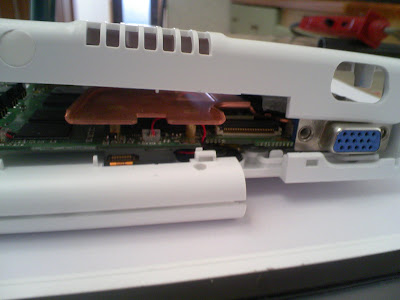

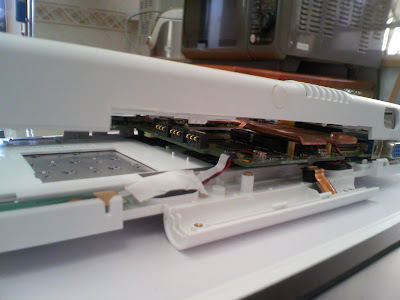

↑ヒンジ部分、本体底部のカバーを浮かせたところ

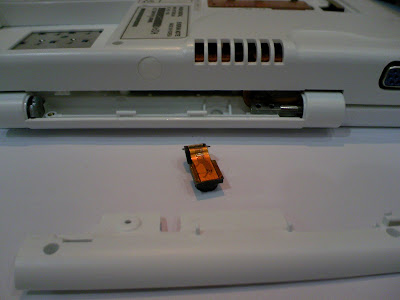

↑ヒンジ中央の小さなカバーをはずしたところ。中央の黒っぽいのはウェブカメラ

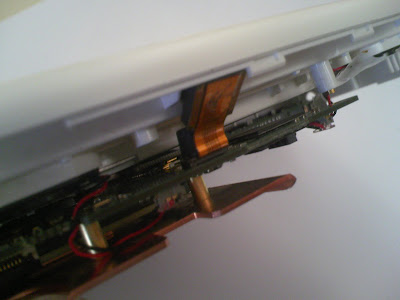

↑ヒンジ部分。液晶カバー側から撮影。ツメの位置が良くわかる。

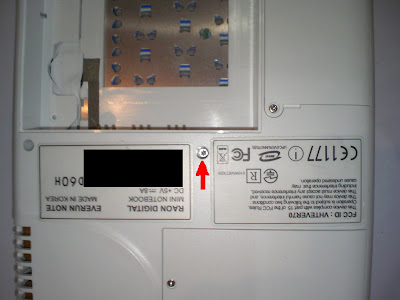

↑本体底部中央付近の赤い矢印のねじだけが、トルクスねじ。5番だったっけ

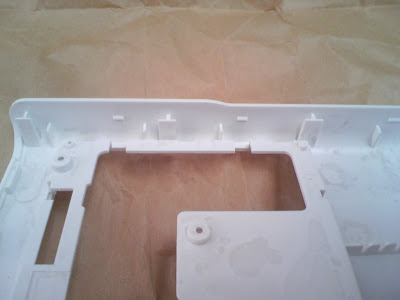

↑本体底部を逆さまにして底部カバーを浮かせたところ

↑同上

↑同上

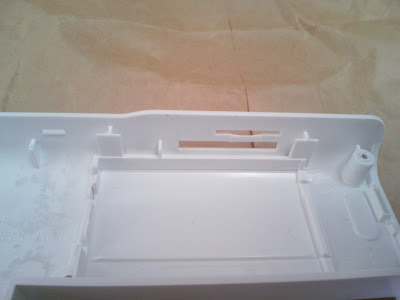

↓ツメの位置が、この写真でわかっていただけますでしょうか…

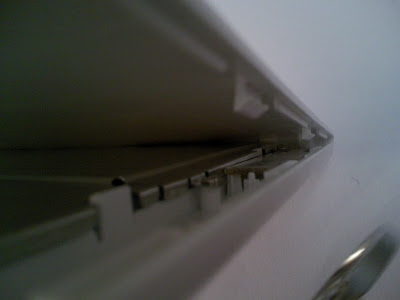

↑↓これは液晶カバーを浮かせて上側(ヒンジと逆側)から撮りました。


多すぎるので続く…
